產品詳情

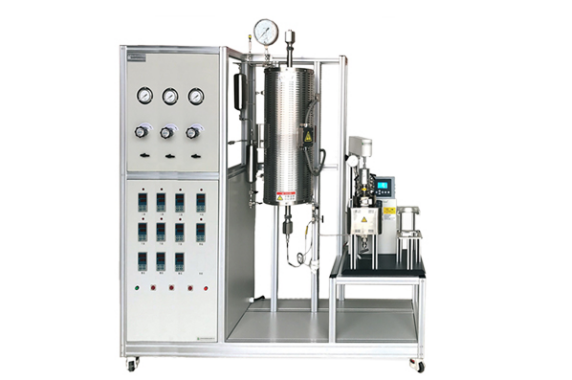

北京世紀森朗UC固定床微反系統集成裝置由五部分組成由：氣體進料單元、液體進料單元、汽化反應單元、高溫分離單元和報警單元。

氣體進料單元氮?dú)鈿庠唇?jīng)氣體過濾器過濾、減壓閥減壓穩壓后，經氮?dú)赓|(zhì)量流量計控制流量后進入汽化反應系統。

液體進料單元反應溶液預先加入預熱罐中加熱到70-80℃后，經SSI高壓泵在設定的50ml/min流量下進入汽化反應系統，輸送液體的系統管道都在70-80℃下伴熱保溫。汽化反應單元實驗開始前，在固定床內預先裝入5ml的催化劑，并用耐高溫棉或者石英砂壓實，在設定的工藝條件下：反應溫度 350℃，精度±1℃，0.5Mpa操作壓力下，反應過程壓力偏差±0.05 Mpa，連續反應，固定床頂部設有緊急放空閥及爆破膜安全閥，放空氣體進入高壓放空管線。 高溫分離單元從汽化反應系統出來的生成物料經固定床底部排出，經高溫冷卻器冷卻后進入高溫補集器內進行氣液分離。分離出的氣相部分經過球閥調壓后進入尾氣收集系統，液相部分經低溫收集罐收集以備實驗研究用，高溫冷卻器和高溫冷阱公用一臺高溫循環器，低溫冷阱單獨用一臺低溫循環器。報警單元參數控制（溫度）超過高限報警值，發出聲光報警提示；參數控制（加熱爐溫度）超過高限報警值，系統對加熱爐進行安全聯鎖斷電保護；
